Altium Projesinden Gerber Dosyaları Nasıl Elde Edilir ?

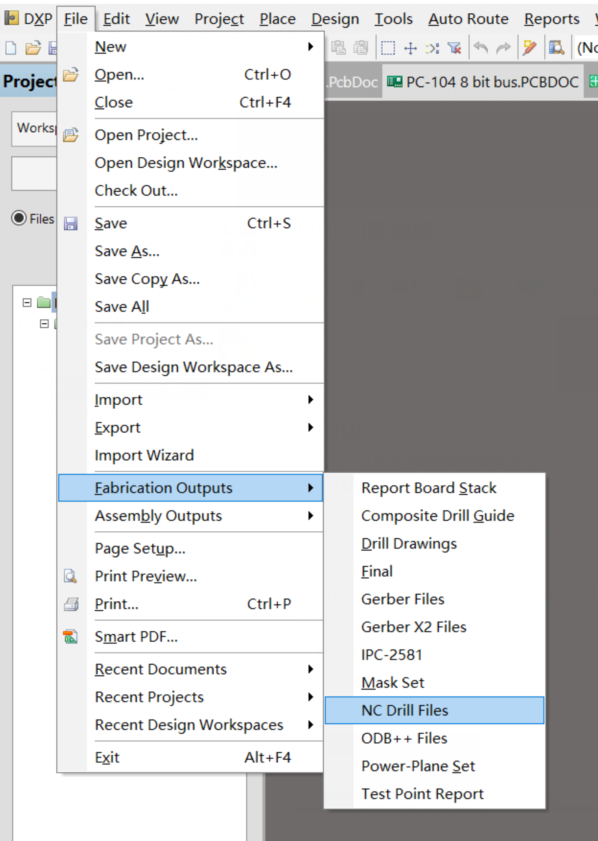

Tasarımınızı Altium'da açın ve menü altından aşağıdaki görselde olduğu gibi sırasıyla File -> Fabrication Outputs -> Gerber files seçenekleriyle ilerleyin.

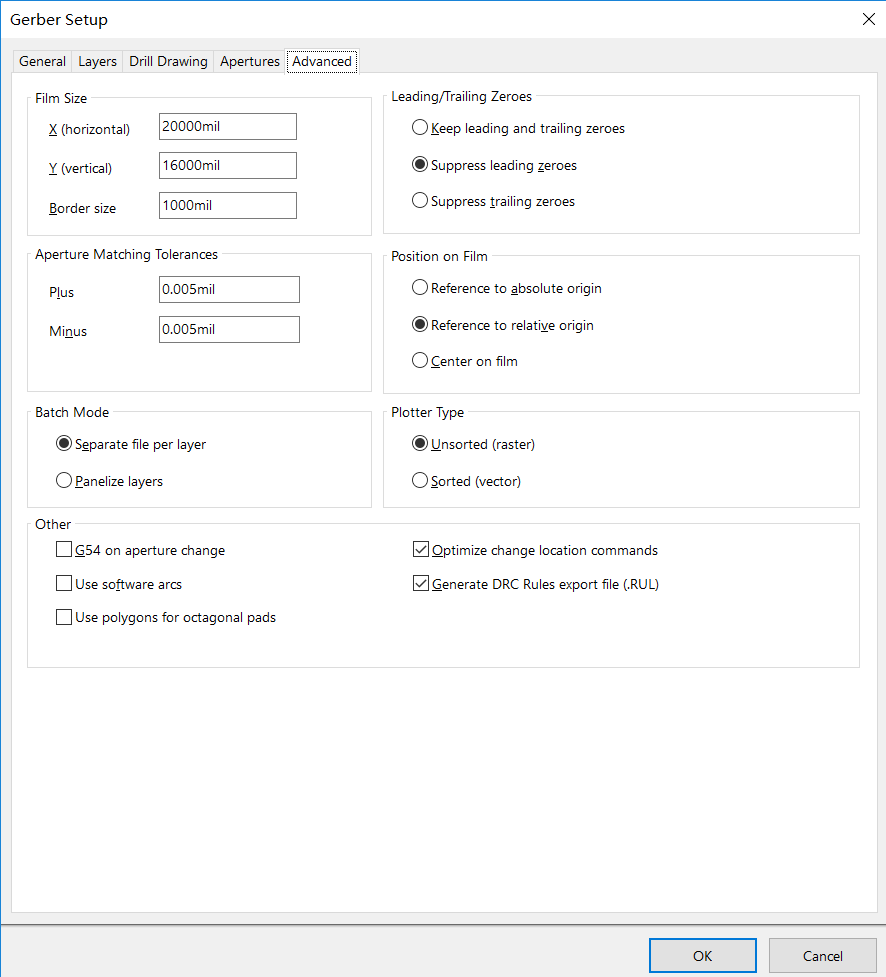

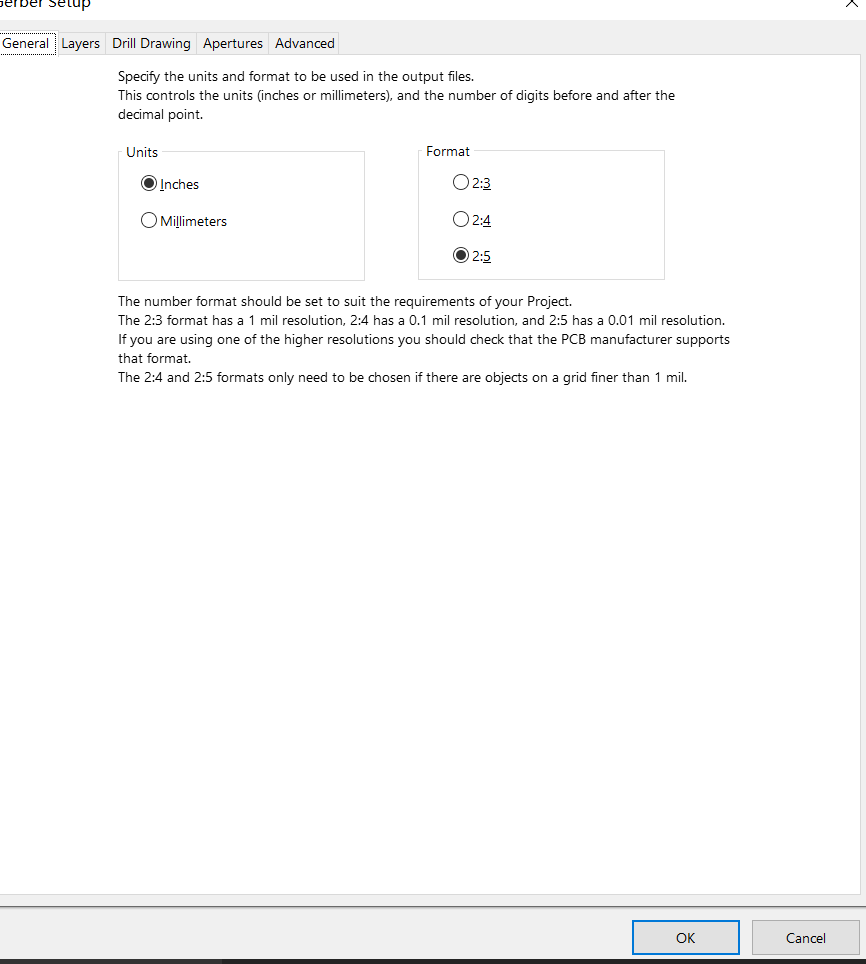

Açılan penceredeki parametreleri aşağıdaki görselde olduğu gibi yapabilirsiniz.

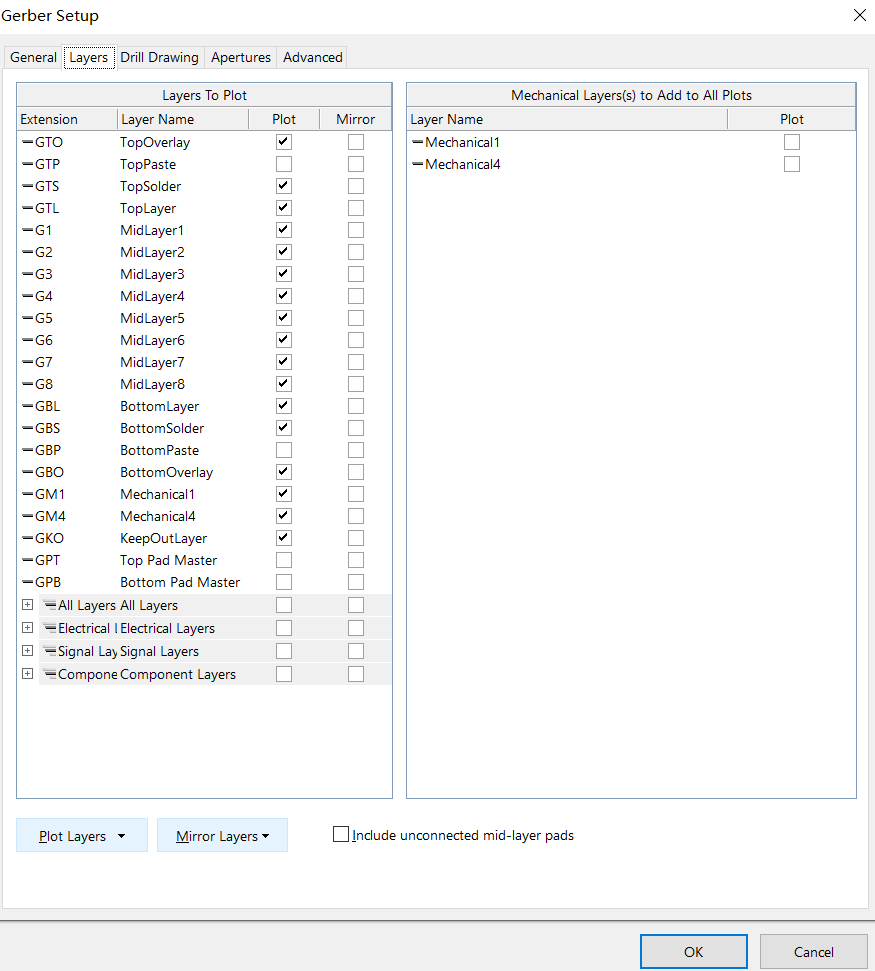

PCB'nin üretimi için aşağıdaki katmanlar gereklidir. PCB sınırlarınızın Mechanical Layer katmanında bakır katmanlara en az 0,25mm mesafed olmasına dikkat edin. Eğer tasarımınız 2 katmanlıysa iç katmanları (G1,G2,G3..) seçmenize gerek yoktur.

Tüm ayarların doğru olduğundan emin olduktan sonra "OK" tuşuna basıp GERBER dosyalarını oluşturabilirsiniz.

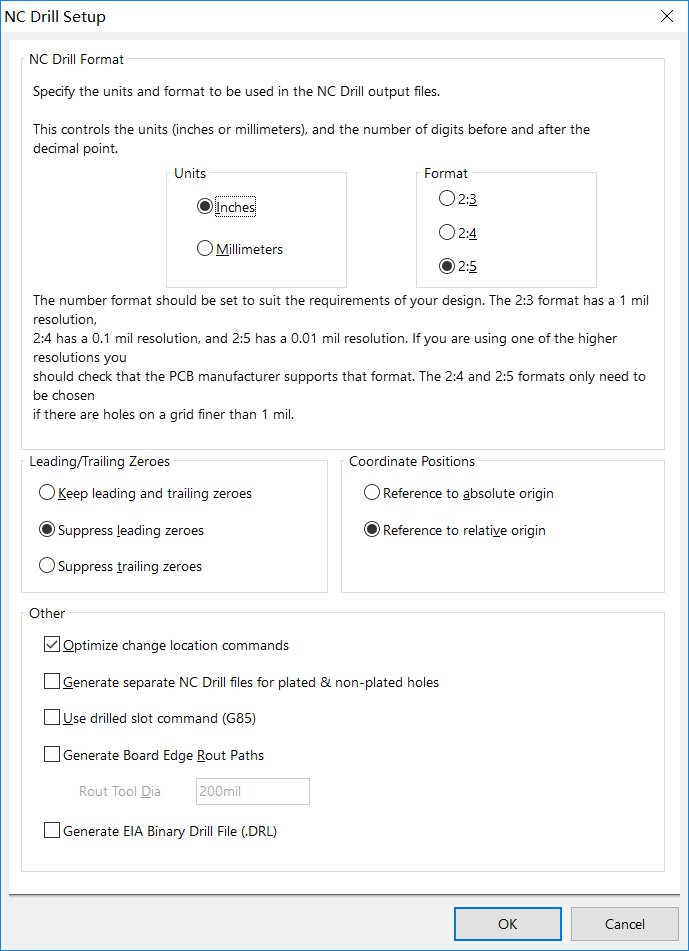

Daha sonra PCB'de delikleri gösteren dosyayı elde etmemiz için "Drilling" katmanının çıktısını "Excellon" formatında alıyoruz.

GERBER dosyasını oluştururkenki seçimlerin aynısıyla işleme devam edip "OK" tuşuna basıyoruz.

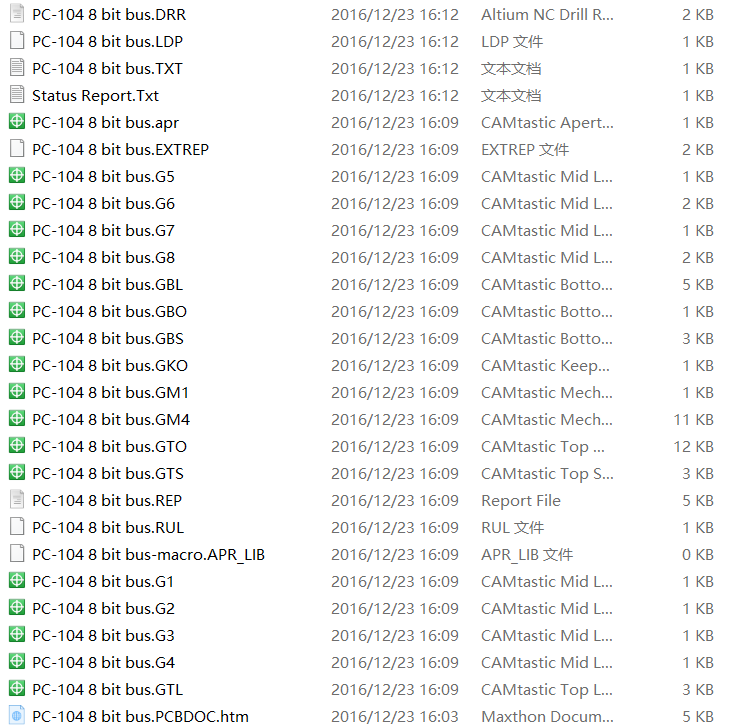

GERBER dosyaları projenizin olduğu klasöre çıkartılır. Bu dosyaları .zip olarak arşivleyip sitemizin fiyat hesaplama sayfasından sipariş verebilirsiniz.
