Çok Katlı Baskı Devre(PCB)

Çok katlı Baskı Devre(PCB) ikiden fazla bakır yol katmanı olan elektronik devre kartıdır. Çift yüzlü baskı devrelerden farklı olarak, çok katlı baskı devrelerde ön ve arka yüzdeki bakır yollara ek olarak iç katmanlarda da yollar mevcuttur. Çok katlı baskı devrelerde en az 3 iletken katman mevcuttur.

Çok Katlı Baskı Devreler(PCB) Nasıl Yapılır?

Çok katlı Baskı Devreler ara katmanlar, prepreg ve çekirdek metaryalin yüksek ısı ve basınç altında birleştirilmesiyle üretilirler. Bu üretim metodu katmanlar arasında hava kabarcığı kalmamasını ve iletken katların tamamıyla reçine ile kaplanmasını sağlar. Ayrıca, katmanları birbirine tutturan yapışkanın tamamıyla eriyip tüm yüzeye homojen olarak dağılmasını garantiler. Üretimde kullanılan metaryeller Epoksi-Glass’tan Egzotik seramiğe veya Teflon’a kadar genişleyen bir çeşitlilik göstermektedir.

4 Katlı Baskı Devre

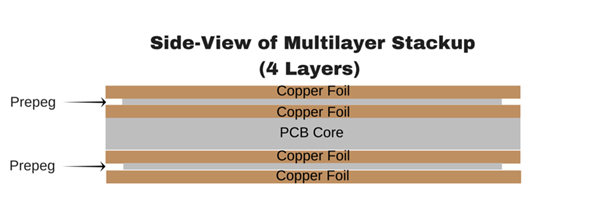

Üsteki resimde 4-Katlı bir baskı devrenin modeli gösterilmiştir. Prepreg ve çekirdek temelde aynı metaryellerdir, fakat prepreg tamamıyla yüzeye uygulanmamıştır ve çekirdeğe göre daha düşük yoğunlukludur. İletken katlar, prepreg ve çekirdek sonrasında prese sokulur. Çok yüksek sıcaklık ve basınç altında prepreg erir ve tüm katların birbirine yapışmasını sağlar. Soğutma işlemi sonrasında ortaya katı ve oldukça sert çok katmanlı baskı devre çıkar.

Çok Katlı Baskı Devrelerin Tek-Çift Katlı Baskı Devrelere Göre Avantajları

  • Eleman yoğunluğu yüksek kartlar tasarlayabilmek.
  • Alan açısından daha küçük boyutlu kartlar yapabilmek.
  • Baskı devre çiziminde esneklik sağlaması.
  • Daha kolay kontrol edilebilen empedans özelliği sağlaması.
  • Güç ve toprak katlarının doğru yerleştirilmesi durumunda EMI uyumluluğunu arttırması.
  • Çok Katlı Baskı Devrelerin Uygulama Alanları

    Çok katlı baskı devreler alan ve ağırlıkta sağladığı avantajlar sebebiyle bu özelliklerin kritik olduğu hava ve uzay uygulamalarında çokça kullanılırlar. Çok katlı baskı devrelerin sıkça kullanıldığı bazı uygulama alanları aşağıdaki gibidir:

  • Bilgisayarlar
  • Dosya Sunucuları
  • Veri Depolama Aygıtları
  • Sinyal Transfer Uygulamaları
  • Cep Telefonları
  • GPS Teknolojileri
  • Endüstriyel Kontrol Kartları
  • Uydu Sistemleri
  • Hand held devices
  • Test Cihazları
  • X-ray Cihazları
  • Kalp Ölçüm Cihazları
  • Fiber Optik Alıcılar
  • Nükleer Algılayıcılar
  • PCBWayTurkey Çok Katlı Devre üretiminde iddialı bir firmadır.

    PCBWayTurkey firması olarak çok katlı baskı devre üretiminde yılların getirdiği bir tecrübe birikimimiz bulunmaktadır. Bugün tesislerimizde 14 kata kadar PCB üretimi yapabilme kabiliyeti mevcuttur. Bir çok endüstriyel alanda her çeşit çok katlı devre üretim geçmişimiz bulunmaktadır. Bu sebeple de çok katlı devre üretiminde karşılaşılan tüm sorunlar çözülmüş ve sektörün her türlü ihtiyacı karşılanacak şekilde alt yapı oluşturulmuştur. Ayrıca ürettiğimiz tüm çok katlı devrelerin eksiksiz elektriksel testleri yapılmaktadır. PCBWayTurkey Firması çok katlı devre üretiminde Fiyat ve Kalite açısından Türkiye’nin en iddialı firmalarından biridir.
